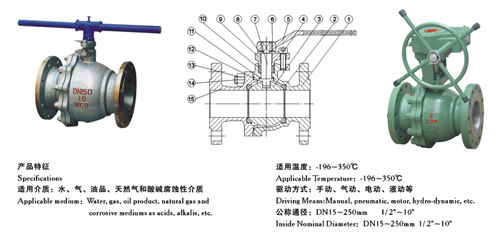

主要零件及材质 Main Prts and Mate rials

序号 N。

零件名称 Accessory name

材质 Material

GB

ASTM

1

阀体 Body

WCB

A216-WCB

2

密封圈 Seat

PTEE

PTFE

3

球阀 Ball

1Cr18Ni9Ti

SS304

4

螺母 Nut

35

A193-B7

5

手柄 Wrench

玛钢

A47-667 Gr32510

6

挡圈 Ring

65Mn

AISI1066

7

阀杆 Setm

1Cr13

A276-410

8

定位片 Locating piece

25

A105

9

填料压盖 Gland Packing

WCB

A216-WCB

1O

填料 Stuffing

PTFE

PTFE

11

止推垫片 Fix Casket

PTFE

PTFE

12

垫片 Gasket

PTFE

柔性石墨 +不锈钢graphite+stainless steel

13

螺母 Nut

35

A194-2H

14

螺柱 Bolt

35CrMoA

A193-B7

15

阀盖 Bonnet

WCB

A216-WCB

技术规范 Technical Specification

设计依据 Design Reference

GB系列
GB series

API系列
API series

设计标准 Design Standard

GB/T12237

API6D

ANSI B16.34

法兰连接结构长度
Structural Length of Flange-Connection

GB/T12221

API6D

ANSI B16.10

结构长度(焊接)
Structural Length(Welding)

GB/T15188.1

API6D

ANSI B16.10

连接法兰
Connecting flange

GB/T9113
JB/T79
HG20592

GB/T9113
JB/T79
HG20592

对焊端
Butt-welding ends

GB/T12224

ANSI B16.25

试验和检验
Test & Inspection

GB/T9092

AP16D

API598

试验压力 Test Pressure

压力等级
Pressure grade

试验压力 (MPa)
Test pressure(MPa)

公称压力 (PN)
Nominal pressure

磅级 (class)
Pound(class)

壳体试验
Shell test

密封试验
Sealing test

1.0

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9 6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

16.0

11.0

-

1.Ok

2.4

1.5

-

20k

5.8

4.0
