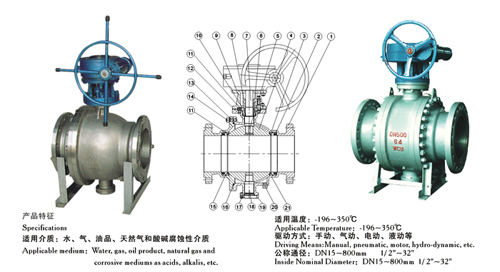

主要零件及材质 Main Parts and Materials

序号 No.

零件名称 Accessory name

材质 Material

GB

ASTM

1

阀体 Boby

WCB

A216-WCB

2

弹簧 Spring

60Si2Mn

AISI 9260

3

密封圈 Seat

PTFE

PTFE

4

球体 Ball

1Cr18Ni9Ti

SS 304

5

键 Key

45

AISI C 1045

6

填料 Stuffing

PTFE

PTFE

7

阀杆 Stem

1Cr13

A276-410

8

填料压盖 Gland

WCB

A216-WCB

9

支架 Yoke

WCB

A216-WCB

10

压套 Cover

25

A105

11

“ 0”型密封圈 “0”Ring

橡胶 Rubber

橡胶 Rubber

12

滑动轴承 Sliding bearing

PTFE &stainless steel

PTFE &stainless steel

13

螺柱 Stud

35CrMoA

A193-B7

14

螺母 Nut

35

A194-2H

15

阀座 Seat Ring

25

A105

16

垫片 Gasket

橡胶 Rubber

Viton

17

螺钉 Screw nial

35

A193-B7

18

固定轴 Fixed spindle

1Cr13

A276-410

19

底盖 Bottom cover

25

A105

20

排污螺塞 Blowoff screw

25

A105

21

阀盖 Bonnet

WCB

A216-WCB

技术规范 Technical Specification

设计依据 Design Reference

GB系列 GB series

API系列 API series

设计标准
Design Standard

GB/T12237

API6D

ANSI B16.34

法兰连接结构长度
Structural Length of Flange-Connection

GB/T12221

API6D

ANSI B16.10

结构长度(焊接)
Structural Length(Welding)

GB/T15188.1

API6D

ANSI B16.10

连接法兰
Connecting flange

GB/T9113
JB/T79
HG20592

ANSI B16.5、B16.47

对焊端
Butt-welding ends

GB/T12224

ANSI B16.25

试验和检验
Test & Inspection

GB/T9092

AP16D

API598

试验压力 Tesl Pressure

压力等级
Pressure grade

试验压力 (MPa)
Test pressure(MPa)

公称压力 (PN)
Nominal pressure

磅级 (class)
Pound(class)

壳体试验
Shell test

密封试验
Sealing test

1.O

-

1.5

1.1

1.6

-

2.5

1.76

2.5

-

3.8

2.75

4.0

-

6.0

4.4

6.4

-

9.6

7.04

-

150

3.0

2.2

-

300

7.6

5.6

-

600

15.0

11.0

-

1Ok

2.4

1.5

-

20k

5.8

4.0
