产品特点

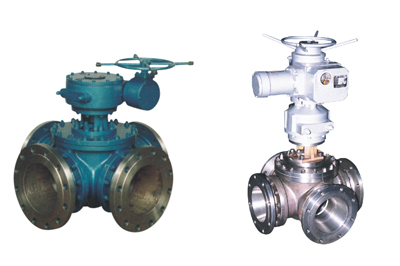

四通换向球阀为X形垂直通道的球阀，它的特点是球体的两条通道为X形布置，四个通道口径均布于球体赤道圆周截面上，当球体沿顺时针旋转90时，能使相邻的两个通道实现两两互通。
本阀门系列可配置多种驱动装置
主要零件材质
零件名称
材 质
GB
ASTM
阀体、阀盖
WCB
A216-WCB
密封圈
PTFE、对位聚苯
球体
1Cr18Ni9Ti
SS 304
阀座、阀杆
2Cr13
A246-416
双头螺柱
35CrMoA
A193-B7
主要性能规范
公称压力 PN(MPa)
试验压力
壳体
高压液密封
低压气密封
1.6
2.4
1.76
0.6
2.5
3.75
2.75
4.0
6.0
4.4
CLASS150
3.0
2.2
适用工况
适用介质
水、油品、气等非腐蚀介质和酸碱腐蚀介质
适用温度
-28-350℃
应用规范
连接法兰
JB79-59、GB9113、HG20592-97、ANSI B16.5
检验试验
GB9/T 9092-99、API 598
其余制造规范均按本厂标准
主要外型与连接尺寸表
公称压力或压力级
主要尺寸
公称通径
15/1/2″
20/3/4″
25/1″
32/11/4″
40/11/2″
50/2″
65/21/2″
80/3″
100/4″
125/5″
150/6″
200/8″
PN1.6MFb
L
150
180
200
220
240
260
280
320
380
440
550
PN2.5MFh
L1
75
90
100
110
120
130
140
160
190
275
PN4.0MFb
H
102
115
135
155
185
210
305
335
W
250
350
420
700
1000
1300
1800
其余的法兰尺寸请参阅样本 <主要外型及连接尺寸表>
